裝配式風電混塔模具

發布日期：2023-06-20 10:09 作者：瑪納

風能屬于可再生能源，具有環保節能、儲量無限、開發潛力巨大等優點。風力發電技術在多種新能源的應用中已經初具規模，而且相對發展成熟，商業化程度很高。

風機塔筒是風力發電機組的主要承重構件，其主要作用是將風機葉輪托到指定工作高度，一方面確保風機能夠利用到足夠多的風能，另一方面還使得其自身不會因機艙重力和風力的作用而發生傾覆。常用的塔架有鋼塔筒、桁架式塔架、混凝土塔筒、鋼-混塔筒等形式。

一、裝配式塔架主要具有以下幾個方面的優勢：

(1) 提升風電機組輪轂高度，增加經濟效益

眾所周知，風速條件是評價項目是否具有開發價值的重要指標。對于風資源條件相對較差的地區來說，為了使得葉輪獲得更高的迎風風速，繼而提高風電機組的發電量及項目收益，提升塔架輪轂高度成為最直接的選擇。目前世界上的裝配式塔架最高可以達到140米的輪轂高度。裝配式塔架的應用提高了很多風電開發項目的盈利能力。

(2) 良好的力學性能和實用性能

1)從強度和剛度的角度考量，裝配式塔架的傳統鋼結構塔架差別不大，所以裝配式塔架的實用性能強于相同輪轂高度的柔性塔架。假設受到相同的風荷載作用，裝配式塔架的頂部位移接近于傳統塔架，并且遠小于柔性塔架。

2)裝配式塔架的自有頻率低于葉輪額定轉速頻率，在機組運行過程中不需要考慮葉輪與塔架的共振問題。從機組發電可靠性角度考量，安裝了裝配式塔架的機組與安裝傳統全鋼塔架的機組沒有差別。裝配式塔架由于其良好的實用性能而被廣泛的應用于各種風況復雜的地區。

3)由于裝配式塔架下部為預應力混凝土結構，在某些地區當塔架遭受洪水侵害時，混凝土塔筒將發揮鋼筋混凝土材料良好的防水性能，從而在惡劣條件下依舊保障機組的正常工作。這一點使得裝配式塔架適用于多雨水腐蝕性強的工作環境。

(3) 混凝土段采用預制裝配技術加快施工進度，提升經濟效益

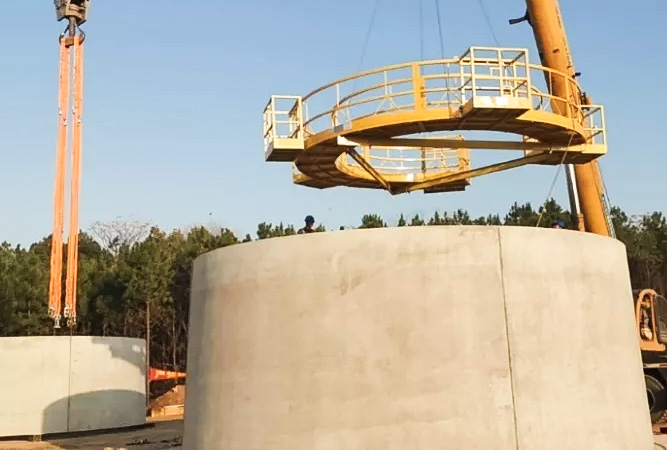

隨著預制裝配式建筑的發展，通過將混凝土塔筒拆分為可工廠生產、現場組裝的預制裝配式構件，將裝配式塔架中的混凝土塔筒在施工現場進行裝配，在混凝土塔筒裝配完成后再吊裝上面的鋼塔筒和機組，從而縮短塔架的施工工期�；炷了驳念A制生產可以提前在標準化工廠中完成，不會影響項目整體施工進度，在降低裝配式塔架造價的同時提升項目經濟效益。應用實踐表明，組合型塔架一般比純混凝土塔架更經濟。

與最大高度為150m的鋼管風力機塔或自支撐鋼桁架塔相比，預應力混凝土風力機塔具有更低的施工成本。

預應力混凝土塔筒節約鋼材，壽命更長，穩定性能好;耐腐蝕性更好;施工與安裝方式更便捷;剛度大，不存在鋼鋼結構卸載屈曲變形的問題。故其連接形式的好壞就成了關鍵設計因素，它不僅直接影響到風機塔架整體結構的安全穩定，還決定這風機塔筒安裝施工的便利性和效率，對于推廣風機發電起到重要作用。

二、瑪納公司裝配式風電混塔模具介紹

裝配式風電混塔模具可分成：臥式澆筑風電塔筒模具、立式澆筑風電塔筒模具、多片拼裝式風電塔筒圓角模具、管片拼裝式風電塔筒模具，大型模具可選配液壓系統、震動系統等。
