隔熱門是目前市場多見的一種安全門，然而目前的隔熱門結構簡單，效果不佳。目前公知的纖維增強硅酸鈣板，由石英粉、石灰、水泥、纖維、云母、珍珠粉、硅灰石等經過制漿成型，經高溫高壓蒸養烘干，磨邊。它的隔熱效果差，不耐高溫，尤其是溫度1200℃以上連續2小時就開裂，不能很好的防止火災。

隔熱硅酸鈣板

現提供一種隔熱硅酸鈣板，它隔熱阻燃，隔熱性能達到4小時，溫度1200℃以上甚至更長的隔熱時間，避免發生重大火災。

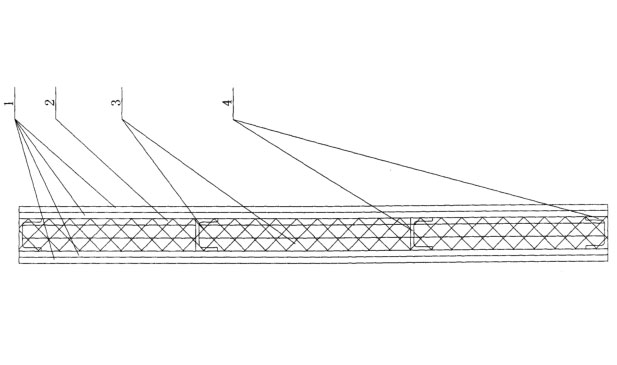

為了解決背景技術所存在的問題，特采用以下技術方案：它包含纖維硅酸鈣板1、第一巖棉層2、第二巖棉層3、和豎龍骨4;豎龍骨4兩側分別設置有兩層纖維硅酸鈣板1，外側的纖維硅酸鈣板1內設置有第一巖棉層2，兩層纖維硅酸鈣板1中間設置有第二巖棉層3。

所述的纖維硅酸鈣板1的厚度為9mm;所述的第一巖棉層2的厚度為20mm，所述的第二巖棉層3的厚度為40mm。

將以上原材料均勻攪合配制成16～18%的混合液，用制板機在0.2Mpa的成型壓力下，成型、養護6小時后，再進入蒸壓釜。在1.0Mpa，180℃的高溫飽和蒸汽蒸壓成型19小時后出釜，冷卻后經烘干爐中烘烤，烘烤溫度為125℃～130℃，2小時后，經磨邊成成品。

本隔熱硅酸鈣板隔熱阻燃，隔熱性能達到4小時，溫度1200℃以上甚至更長的隔熱時間，避免發生重大火災。
